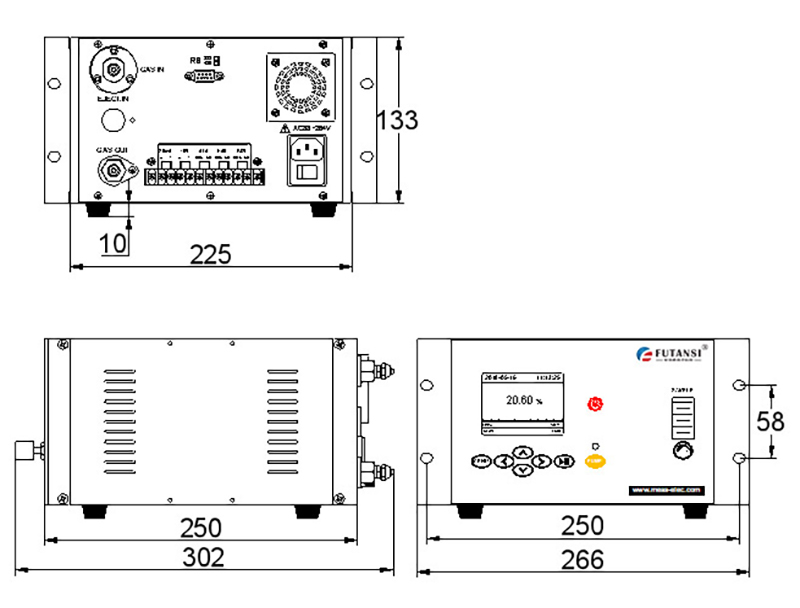

外型尺寸（mm）：

技術參數：

l 測量原理：雙氧化鋯

l 顯示方式：320×240點陣彩色LCD

l 測量范圍：0~10/100/1000PPm/1.00%/25.00% O₂

l 測量精度：

0~1000PPm/1.00%/25.00%≤±1%FS

0~100PPm≤±2%FS

0~10PPm≤±5%FS

l 分 辨 率：

0.1PPm（微量）

0.01%（常量）

l 重 復 性：≤±1.0%FS

l 響應時間：T₉₀≤30S

l 輸出接口：

4-20mA.DC（非隔離輸出，負載電阻＜1KΩ）

0-10V.DC（非隔離輸出，負載電阻＞10KΩ）

1路可編程干觸點型無源報警輸出，觸點zui大容量AC220V/2A

2路儀表狀態信號輸出

l 通訊方式：RS232（默認）或RS485

l 工作電源：AC85~264V 50/60Hz，功耗＜25VA

l 環境溫度：-10℃~+50℃

l 儲存環境濕度：＜90%RH，非冷凝

l 工作環境濕度：＜100%RH，非冷凝

l 樣氣溫度：0℃~60℃

l 采樣方式：抽氣式

l 樣氣流量：400~600mL/min

l 進氣壓力：-10kPa≤相對壓力≤5kPa（＜5kPa時，訂貨時需說明具體負壓值）

l 排氣壓力：自由排空（安全條件下）

l 背景氣體：N₂或其他惰性氣體

l 規格尺寸：133mm×266mm×302mm（H×W×D）

l 開孔尺寸：135mm×227mm（H×W），嵌入式安裝情況下

l 傳感器壽命：＞5年（正常使用條件下）

l 氣路接口：NPT 1/8內螺紋

l 儀表重量：凈重3.9Kg

l 安裝方式：嵌入式/臺裝式

儀器特點：

a. 友好人機對話菜單，操作直觀方便；

b. 320×240圖形點陣彩色LCD顯示，顯示細膩、清晰；

c. 采用原裝進口雙氧化鋯傳感器，具有測量精度高、響應速度快、校準周期長等特點；

d. 氣路堵塞報警和自我保護功能，氣路故障情況下自動關閉采樣泵，有效延長采樣泵和傳感器使用壽命；

e. 實時測試數據可分別以數據或曲線的方式顯示；

f. 4萬條歷史數據存儲，可本地以列表或曲線的方式查閱，也可通過串口導出；

g. 儀表支持多點分段線性標定，滿足全量程范圍的氧含量準確測量；

h. 自動溫度補償功能，消除溫度變化對測量精度的影響；

i. 內置原裝進口采樣泵，壽命長、工作可靠；

j. 寬范圍交流供電，適用范圍更廣；

k. 根據用戶需要，可選配RS232（默認）或RS485數據通訊接口，可與計算機或其他數字通訊設備直接進行單向或雙向通訊。

應用場合：

廣泛應用于波峰焊、回流焊、電子、半導體行業焊接爐及惰性氣體燒結爐等保護氣體在線測量。

訂貨須知(用戶訂貨時請注明）

l 測量范圍

l 被測氣體壓力

l 背景氣體組份
